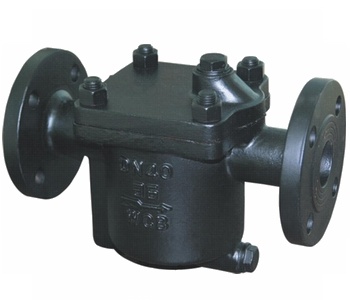

倒置桶式蒸汽疏水阀产品构造特性:
1、内腔一切运动部件均为不锈钢，耐磨损，耐腐蚀。
2、由于蒸汽不能抵达被水封的阀座孔，所以无蒸汽损失，高效节能。
3、浮桶倒置，不会被毁坏压扁，不怕水击，寿命长。
4、倒置桶顶部设有排气孔。连续排空气性能好，不会构成冷滞后和气堵。
5、不受背压的影响，在高的背压下能很好地工作。
6、工作牢靠，只要两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
7、阀座与阀瓣在阀的顶部，阀瓣在开关中能够使污物经过，有良好的自我清洗性能 , 无污物搅扰。
倒置桶式蒸汽疏水阀工作原理:
倒吊桶式蒸汽疏水阀它是应用冷凝水和蒸汽的密度差的工作原理，内部构造是由杠杆系统衔接倒吊桶，克制蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶启齿向下。安装刚起动时，管道内呈现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水疾速排出，安装很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶衔接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶衔接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，连续排水。
倒吊桶式蒸汽疏水阀连续排水能量表 (Kg/h):
|
型号 |
880 |
881 |
882 |
883 |
884 |
815 |
816 |
||
|
881F |
882F |
883F |
884F |
815F |
|
||||
|
81 |
82 |
83 |
84 |
85 |
816F |
||||
|
Bitmap
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
||
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
||
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
||
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
||
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
||
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
||
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
||
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
||
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
||
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
||
|
25 |
|
250 |
900 |
1300 |
2400 |
2900 |
7800 |
||
倒置桶式蒸汽疏水阀构造与尺寸:
880-815型、侧进侧出、附过滤网、 外部尺寸图（mm）
|
Bitmap
|
型号 |
通 径 |
A |
B |
C |
D |
最大压力 kg/cm 2 |
|
|
880 |
1/2 ’’ 3/4 ’’ |
96 |
76 |
70 |
128 |
25 |
||
|
881 |
1/2 ’’ 3/4 ’’ 1 ’’ |
96 |
76 |
100 |
128 |
41 |
||
|
882 |
3/4 ’’ 1 ’’ |
145 |
94 |
137 |
170 |
25 |
||
|
883 |
1 ’’ 1 1/4’’ |
180 |
120 |
193 |
202 |
25 |
||
|
884 |
1 1/4’ 1 1/2’’ |
203 |
150 |
212 |
232 |
25 |
||
|
815 |
1 1/2’’ 2 ’’ |
220 |
148 |
248 |
250 |
25 |
881F-886F型、法兰、附过滤网、外部尺寸图（mm）:
|
Bitmap
|
型号 |
通 径 |
A |
B |
C |
D |
最大压力 kg/cm 2 |
|
|
881F |
15. 20 .25 |
96 |
76 |
100 |
170 |
25 |
||
|
882F |
20 .25 |
145 |
94 |
137 |
210 |
41 |
||
|
883F |
25 .32 |
180 |
121 |
193 |
270 |
25 |
||
|
884F |
32 .40 |
203 |
150 |
212 |
320 |
25 |
||
|
815F |
40 .50 |
220 |
148 |
248 |
350 |
25 |
||
|
816F |
65 .80 |
265 |
489 |
310 |
400 |
25 |
81-86型下进上出式外部尺寸图(mm):
|
Bitmap
|
型号 |
通 径 |
A |
B |
最大压力 kg/cm 2 |
|
|
81 |
1/2 ’’ |
108 |
162 |
25 |
||
|
82 |
3/4 ’’ 1 |
133 |
203 |
25 |
||
|
83 |
1 ’’ |
162 |
273 |
25 |
||
|
84 |
1 1/4’’ |
184 |
314 |
25 |
||
|
85 |
1 1/2’’ |
216 |
380 |
25 |
||
|
86 |
2 ’’ |
260 |
432 |
25 |
倒置桶式蒸汽疏水阀订货正确选型条件:
用户依据用汽设备的最大耗汽量乘选用倍率（ 2—3倍），为最大凝结水量来选疏水阀的排水量。疏水阀的最高工作压差，（即阀前工作压力减去阀后背压）有背压要注明。 疏水阀的最高工作温度。 疏水阀运用工况。 衔接方式。阀体资料。
